新方法使得在子原子分辨率下成像以可视化电子和核的原子结构。在过度兴奋之前，我们鼓励您在本文结束时阅读免责声明。

硅胶原子在150微米

图1 - 具有150微米的原子半径的硅原子

用于超极端放大电子显微镜的XEM

在荷兰埃因霍温的JSM Institute的合作努力开发XEM之后，现在可以观察具有只有几纳米分辨率（2nm至5nm）的标准湿源SEM系统的原子核。如图1所示，基于150微米的原子直径为“硅氧烷”原子，可以以10毫米或大约64,000,000倍的放大倍率的显示尺寸观察到的电子轨道和核。

应用最初发表于1995年3月的基本原则A.i.r.²，XEM方法使自由主义使用A.I.（艺术智能）和具有标准SEM图像的基本模糊数学原理。XEM方法在以前难以想象的水平下实现放大倍率，并打开门以潜在调查亚原子嘎嘎队。

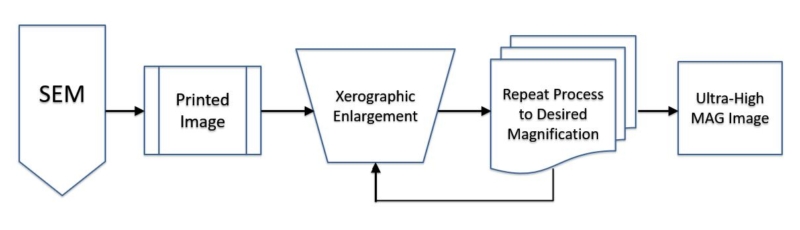

XEM的一般概念如下图2所示。该方法通过通过电子显微镜光学器件以最佳分辨率收集图像来起作用。然后打印捕获的图像，然后使用标准复印机在200％或2倍的标准复印机上放大。然后将放大的副本用于随后的放大。重复该过程，直到实现所需的放大率。对于在125,000倍下捕获的SEM图像，其中关于电流显示技术的3nm分辨率的最大明度显示限制，如HD和QHD监视器，只需要9个放大率达到6400万倍。狗万活动

替代技术只是涉及在当地剧院使用投影仪来将图像投影到“大屏幕”或IMAX上。通过投影图像，使得它填充电影剧院或IMAX屏幕，XEM操作员可以简单地前进并使用卷尺测量刻度杆，并且放大倍率仅为测量的长度除以刻度条值。您应该在使用标准的3nm分辨率W-SEM时实现围绕相同的64,000,000倍放大率，但与上述Xerographic方法不同，您最有可能不会看到硅胶电子，质子和中子。

XEM Xerographic扩大显微镜过程

目前正在使用XEM与业余望远镜相结合进行的研究，以观察夜空中任何明星的行星系统。全世界的占星家和UFO爱好者正在调动努力将这种技术应用于哈勃太空望远镜，以努力观察遥远的行星居民。

有关XEM方法的更多信息，请申请Xerography增强显微镜系统的技术信息www.microscopy-for-dummies.com.。

参考：

  1. 垃圾科学营销（JSM）研究所 - 北布拉班丹州，埃因霍温，荷兰
  2. 空气 -不可能研究的史- Xerox扩大显微镜（XEM），AIR 1：2（1995年3月/ 4月） -PDF.

免责声明- 本文提供为a模仿真诚地遵守纽约人的撒蒂主义者和博罗罗大教堂和洋葱的期刊。它应该作为显微镜行业的“唤醒呼叫”，即SEM制造商如何确定和报告放大倍率时需要标准做法。它还旨在通过几种受到尊重的电子显微镜制造商进行的过度规定的放大倍声明，其营销团队显然选择利用ASTM / ISO标准的电子显微镜放大倍率，而不是尊重明智的科学原则一种努力索赔规范，不能通过显微镜的分辨率支持。这些营销人员是否尝试欺骗不知情的买家或更糟糕的是，有意地模仿具有类似可疑索赔的竞争对手？

以下制造商在表1中被挑战，用于发布原始，可下载的图像文件，用于显示其声明的最大放大倍数。现在是时候“提出或闭嘴” - 并停止在规范中进行误导性要求。允许使用Photoshop，平均或堆叠多个扫描通行证。推荐的样品是一种广泛接受的分辨率标准，称为“金岛”或金碳上的碳，近乎临近或仅在所述SEM分辨率以下。这些样品可从这里列出的任何电子显微镜可消耗供应商提供：//www.hu792.com/狗万活动technology/microscopy-links.。

表1中的制造商均未在其网站上提供图像以支持其最大放大索赔。如果它们被公开发布为能力证明，将更新此帖子以链接到这些图像。如下表1所示，对于2nm以上的SEM，它们都具有类似的实用放大率和鼓励评论家忽略大多数制造商声称的膨胀价值。超出超出实际放大限制的放大率不会透露任何其他细节，并且类似于应用上述XEM方法。是不是谨慎地说明你在这些膨胀的放大倍数下“看到”的内容是什么？

品牌/型号 解析度 Max Mag声称 Max Mag实用¹
Coxem EM-30N 5nm.
    150,000 x
 75,000 x
coxem cx-200plus 3nm.
    300,000 x
 150,000 x
Phenom Pro 8nm.
    150,000x².
 50,000 x
Phenom XL. 14nm.
    100,000x².
 30,000 x
Phapom Pharos. 2.5nm.
    1,000,000x².
 180,000 x
JEOL JCM7000 10nm（??）
    100,000 x
    （200,000 x）³
 50,000 x
JEOL IT200. 3nm.
    300,000 x
    （840,000 x）³
 150,000 x
Zeiss Evo. 3nm（w）
    1,000,000x².
 150,000 x
Hitachi TM-4000 10nm（??）
    100,000 x
    （250,000 x）³
 50,000 x
Hitachi Flexsem. 4nm.
    300,000 x
    （800,000 x）³
 110,000 x
Hitachi Su3500. 3nm.
    300,000 x
    （800,000 x）³
 150,000 x
Thermo（Fei）prisma 3nm.
    1,000,000x².
 150,000 x
Tescan Vega3. 3nm.
    1,000,000x².
 150,000 x

[1]最大实用放大率基于LIVE或直接SEM图像放大，使得其分辨率显示为标准27“高清监视器的单像素，其具有1920×1080像素密度。图像不是全屏，其大小取决于SEM软件的GUI。

[2]这些供应商的声明放大倍率规范在其营销材料中不“解释”，并且最有可能基于捕获图像的一些更大的显示大小，或许在未指定的监视器尺寸上以完整的屏幕显示为静态图像试图“超出”竞争对手（或许使用XEM方法）。

[3]这些品牌应推荐用于提供倍率的2个值 - 基于传统的偏振片尺寸图像，基于在标准高清监视器（1920 x 1080）上以全屏显示静态捕获图像的第二个值。客户对可能的放大范围更现实的数字。然而，这些上放大率仍然延伸到“空”或“空心”放大范围内，并且应该被忽略。该第二倍率规范利用XEM方法的变化，但至少品牌清楚地说明其规范基于什么。

[??]估计 - 这些品牌不会发布SEM分辨率。想知道为什么？该表将在品牌决定使信息可用时更新。

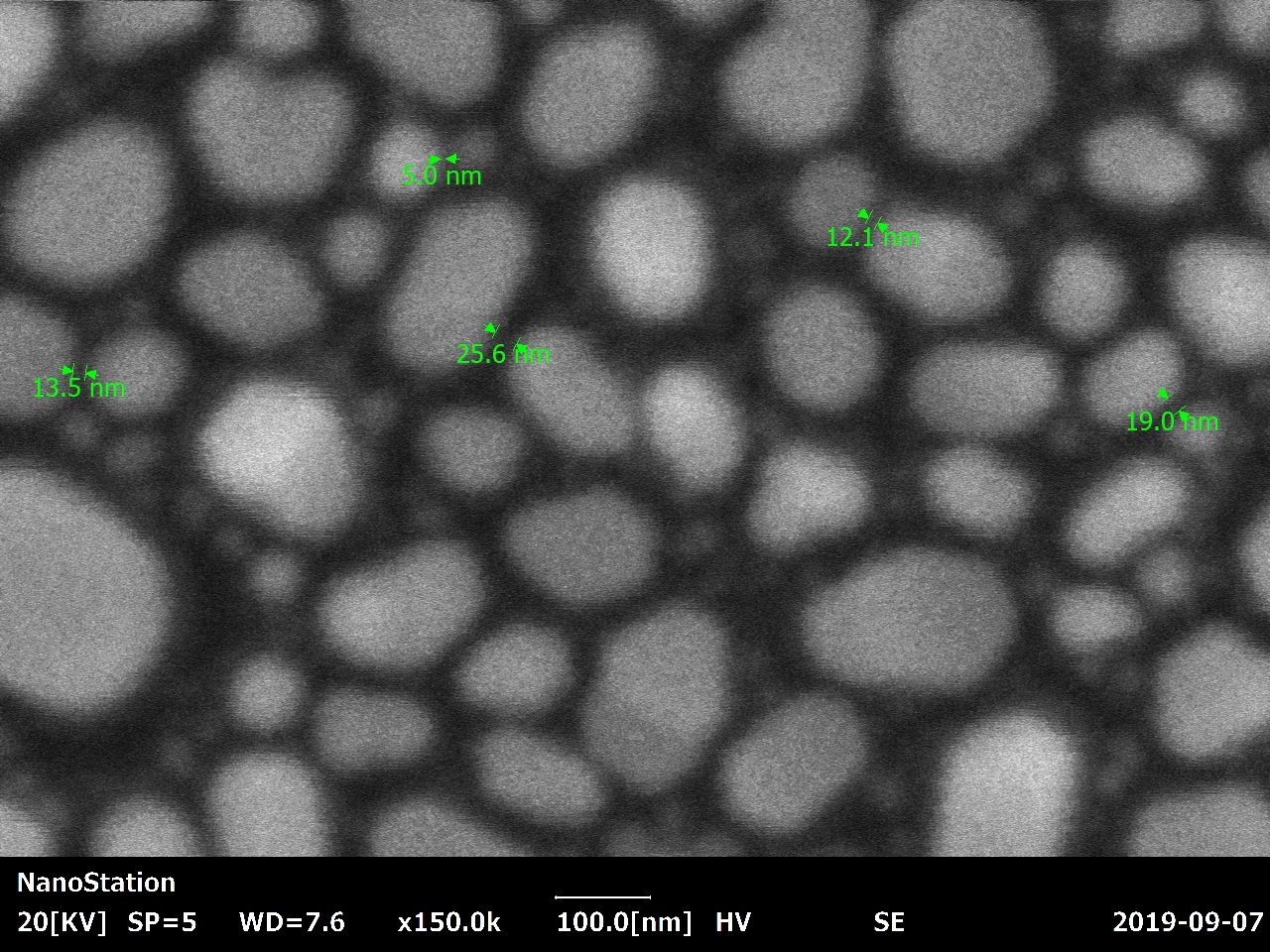

我们自豪地提供图3中的图像。3来自我们的桌面SEM，具有5nm的分辨率规范。这是可以用5nm分辨率显示的最佳状态，无需数字上或错误地放大它。您可以匹配此桌面SEM可以吗？

EM-30N金群岛的分辨率证明图像 - 20kV的150,000倍

图3 - 用于20kV和150,000x的金群岛分辨率测试图像为EM-30N桌面SEM
